番外編
FMアンテナを回転させる!


K-MIX 富士・富士宮局誕生は嬉しいけれど

K-MIX(静岡エフエム放送)の富士・富士宮中継局が2004年04月05日に開局しました。
周波数は85.8MHz、出力100W、送信所は富士市大渕にあります。
元々、富士宮中継局というものは存在していて、富士郡芝川町にあった物が移動したのです。
今回の移動で、送信所の場所も、出力も良くなったので、富士地区のK-MIX受信状態は改善されました。

私の住んでいるところは、元々電波の弱いところなので、屋根に5エレの八木アンテナを設置していたのですが、K-MIX 富士・富士宮局開局に伴い問題が発生してしまいました。

それは、「K-MIXとNHK-FMでアンテナが共用できない」という事なのです。

・位置関係

自宅・K-MIX送信所・NHK-FM送信所・富士山の位置関係はこんな感じです。



元々、NHK-FM芝川とK-MIX富士宮は同じ所から送信していました。
それなので、FMアンテナを1本同じ所に向けていれば良かったのです。
それが、今回のK-MIX 富士・富士宮局開局に伴い、2方向にアンテナを向ける必要が出てきました。

また、FM-FUJIを受信するために別のFMアンテナを富士山に向けています。
(2本のFMアンテナで受信しているということです)

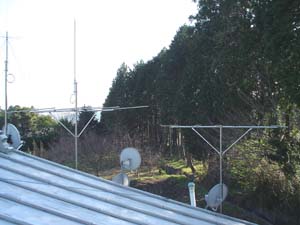

これが現在の様子。左が富士山に向けたFM-FUJI受信用、右がK-MIX受信用。
FM-FUJIは「富士山反射」と地元では呼んでいる、富士山で電波が反射されるのを利用して受信しています。
反射波なので音は良くないのですが、ちゃんと聞こえます。

NHK-FMのために、もう1本アンテナを設置するわけにもいかないので、1本をK-MIX専用、1本を回転式にすることにしました。

・ローテータ購入

水平方向だけ回転させるとすると、真っ先に思い浮かぶのが「ローテータ」。
アマチュア無線家なら当然ですね。
これを購入することにします。
FMアンテナを回転させるだけなので、一番小さい物を選びます。
ローテータメーカというと、思い浮かぶのはこの辺のメーカでしょうか。
・エモテーター
クリエート
ヤエス(ケンプロ)
昔は、ダイワとかあったんだけど、今はどうなってるの?
今回は、ヤエス(ケンプロ)のG-250を使うことにしました。

ローテータはトヨムラドットコムで購入。\12,600なり。
コントロール用のケーブルは付いてこないので、別途購入する必要があります。
G-250の取説によると、0.5平方mmの6芯が必要とのことなので、そのスペックにあったケーブルを愛三電機で購入。\4,080なり。

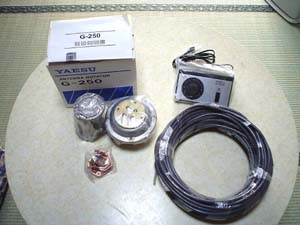

今回購入した一式。VCTFケーブルが太かった・・・。

・下準備

いきなり屋根にのせても苦労するだけなので、しっかり下準備をします。
コントロールケーブルをモータに接続し、動作確認。
その後、マストの取り付けを行います。


コントロールケーブル、マストを取り付けた状態。

こう書くと簡単に取り付けたように見えますが、1点問題がありました。
それは、「コントロールケーブルが太い」ということ。
現物を見ずに、通販で購入したので、ケーブルが太いのを予想できませんでした。
思ったより、シース部分が厚かったのです。

というわけで、モータに接続する部分だけ収縮チューブを使い、接続しました。


これだけ見ると、ビニルテープで巻いてあるだけに見えますが、収縮チューブでシースの切断面を覆い、中の線材部分も収縮チューブで覆いました。
その上に、自己誘着テープを巻き、その上にビニルテープを巻いているのです。
これで浸水することはないと思うんだけどなぁ・・・。

下準備ができたので、いよいよ設置します。

・早速設置

といっても設置は簡単。
現在のマストと入れ替えるだけです。


右のアンテナにローテータを設置しました。最初にある写真と見比べてください。

設置自体は1時間で完了しました。
海外衛星の受信と違って、ラフに設置しても問題ないので短時間で完了です。
今回は、同軸ケーブルを新しい物に変更したのと、コントロールケーブルの引き回し作業があったので、その作業が4時間ほどかかりましたが・・・。


マストの一番上までアンテナをもってこなかったのは、回転させると他のアンテナに当たってしまうからです(汗)


ローテータ部分はこんなふうに処理してます。
この段階で、一度ローテータを動作させて問題がないのを確認します。

・受信してみよう

早速受信してみます。
おおお〜、色々な放送局が聞こえる。感度の良いFMチューナを使用しているのも一因ですね。

受信できた放送局(受信地は静岡県富士宮市)

民放FM局
周波数(MHz) 放送局 備考 常用できる?
76.1 InterFM
76.5 InterFM 横浜中継局
77.8 ZIP-FM フェージングあり
78.0 bayfm
78.6 FM-FUJI
78.9 FM三重 富士山反射
79.5 NACK5
79.7 FM-NAGANO
79.9 RADIOi 浜松中継局
80.0 TOKYO FM
80.7 FM-AICHI
81.3 J-WAVE
常用できる?は、聞くに堪えうる受信状態の局です。

コミュニティFM局
周波数(MHz) 放送局 備考 常用できる?
76.3 FM Nagisa Station 伊東市
マリンパル 静岡市清水
76.9 FM-Hi! 静岡市

・効果抜群

NHK-FMもきれいに受信できるようになったし、受信できる放送局が増えたし、今回のローテータ導入は大成功です。
受信できる放送局にRADIOiが増えたのが大きいですね。

5エレ八木+ローテータという組み合わせは、FM-DXを始めるにちょうど良いのではないでしょうか?

2004.05.02/2004.05.08
